四通阀

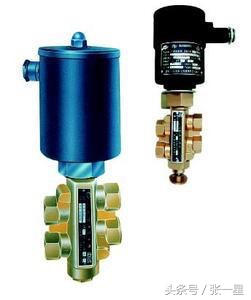

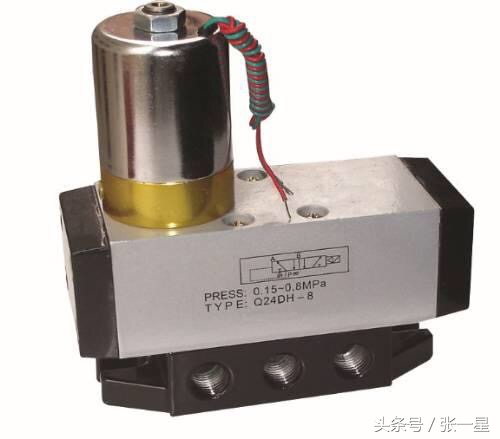

四通阀也叫四通电磁阀、四通换向阀，它们都是四通换向电磁阀的简称。四通阀主要是通过切换制冷剂的走向，改变室内、室外热交换器的功能，实现制冷或制热功能，也就是说它是热泵冷暖型空调器区别于单冷型空调器最主要的器件之一。典型的四通阀实物如图
（1）构成
四通阀由电磁导向阀和四通换向阀两部分组成。其中，电磁导向阀由阀体和电磁线圈两部分组成。阀体内部设置了弹簧和阀芯、衔铁，阀体外部有C、D、E 3个阀孔，它们通过C、D、E 3 根导向毛细管与换向阀连接。四通阀的阀体内设半圆形滑块和2个带小孔的活塞，阀体外有管口1、管口2、管口3、管口4共4个管口，它们分别与压缩机排气管、吸气管、室内热交换器、室外热交换器的管口连接
（2）工作原理
当空调器工作在制冷状态时，电气系统不为电磁导向阀的线圈提供220V市电电压，线圈不能产生磁场，衔铁不动作。此时，弹簧1的弹力大于弹簧2，推动阀芯A、B一起向左移动，于是阀芯A使导向毛细管D关闭，而阀芯B使导向毛细管C、E接通。由于换向阀的活塞2通过C管、导向阀、E管接压缩机的回气管，所以活塞2因左侧压力减小而带动滑块左移，将管口4与管口3接通，管口2与管口1接通，此时室内热交换器作为蒸发器，室外热交换器作为冷凝器。这样压缩机排出的高压高温气体经换向阀的管口4和管口3进入室外热交换器，利用室外热交换器开始散热，再经毛细管进入室内热交换器，利用室内蒸发器吸热汽化后，经管口1和管口2构成的回路返回压缩机。因此，空调器工作在制冷状态。
当空调器工作在制热状态时，电气系统为电磁导向阀的线圈提供220V市电电压，线圈产生磁场，使衔铁右移，致使阀芯A、B 向右移动，于是阀芯A使导向毛细管D、E接通，而阀芯B将导向毛细管C关闭。由于换向阀的活塞1通过D管、导向阀、E管接压缩机的回气管，所以活塞1因右侧压力减小而带动滑块右移，将管口4与管口1接通，管口3与管口2接通，此时室内热交换器作为冷凝器，室外热交换器作为蒸发器。这样压缩机排出的高压高温气体经换向阀的管口4和管口1构成的回路进入室内热交换器，利用室内热交换器开始散热，再经毛细管节流、降压后进入室外热交换器，利用室外热交换器吸热汽化，随后通过管口3和管口2构成的回路返回压缩机。因此，空调器工作在制热状态。
